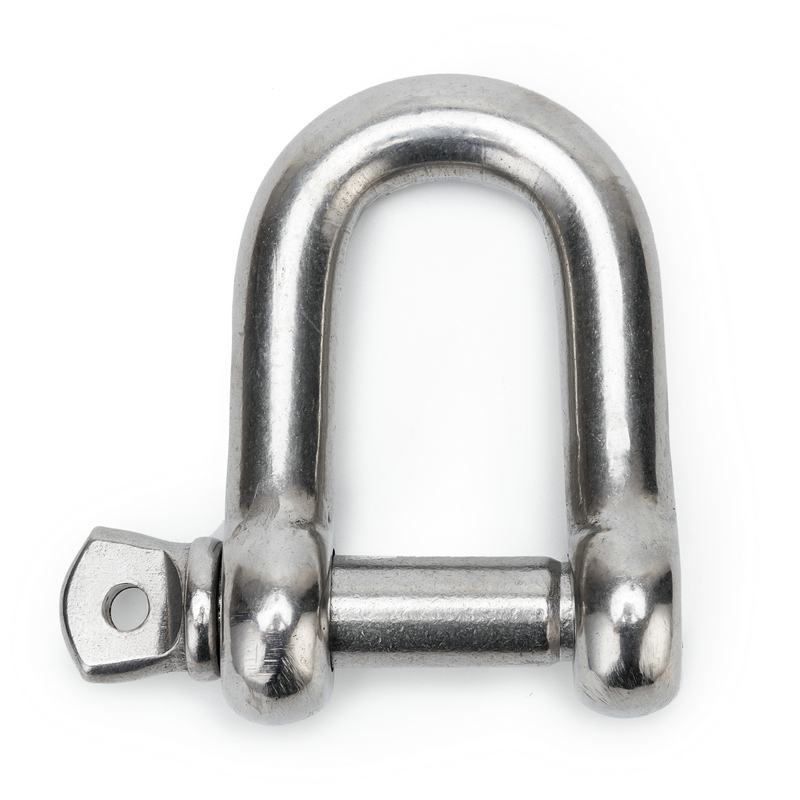

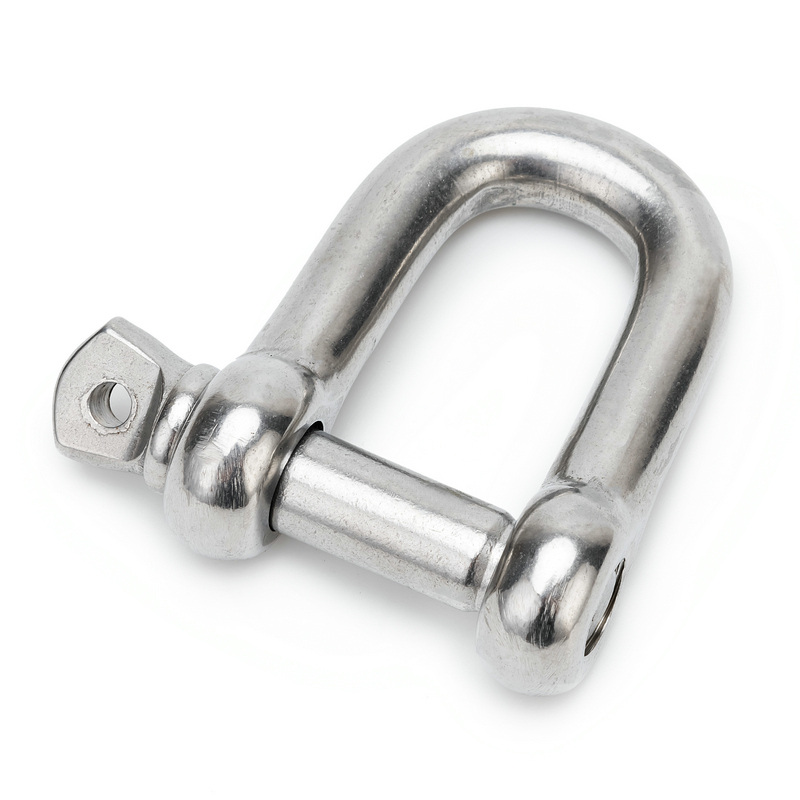

TYPE | WLL/T | A | B | C | D | E | F | G | H | WEIGHT (KG) |
3/16 | 0.33 | 9.7 | 6.4 | 22.4 | 4.8 | 15.2 | 14.2 | 24.9 | 37.3 | 0.03 |
1/4 | 0.50 | 11.9 | 7.9 | 28.7 | 6.4 | 19.8 | 15.5 | 32.5 | 46.7 | 0.05 |
5/16 | 0.75 | 13.5 | 9.7 | 30.9 | 7.9 | 21.3 | 19.1 | 37.3 | 53.1 | 0.09 |
3/8 | 1.0 | 16.8 | 11.2 | 36.6 | 9.7 | 26.2 | 23.1 | 45.2 | 63.2 | 0.14 |
7/16 | 1.5 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 51.6 | 73.9 | 0.17 |
1/2 | 2.0 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 58.7 | 83.3 | 0.66 |
5/8 | 3.25 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 74.7 | 106.4 | 0.62 |
3/4 | 4.75 | 31.8 | 22.4 | 71.4 | 19.1 | 50.8 | 46.1 | 88.9 | 126.2 | 1.07 |
7/8 | 6.50 | 36.6 | 25.4 | 84.1 | 22.4 | 57.9 | 53.1 | 102.4 | 148.1 | 1.64 |
1 | 8.5 | 42.9 | 28.7 | 95.3 | 25.4 | 68.3 | 60.5 | 119.1 | 166.6 | 2.28 |
11/8 | 9.5 | 45.0 | 31.8 | 108.0 | 29.5 | 73.9 | 68.3 | 131.1 | 189.7 | 3.36 |
11/4 | 12.0 | 51.6 | 35.1 | 119.1 | 32.8 | 82.6 | 76.2 | 146.1 | 209.6 | 4.31 |
13/8 | 13.5 | 57.2 | 38.1 | 133.4 | 36.1 | 92.2 | 84.1 | 162.1 | 232.7 | 6.14 |
11/2 | 17.0 | 60.5 | 41.4 | 146.1 | 39.1 | 98.6 | 92.2 | 174.8 | 254.1 | 7.80 |
13/4 | 25.0 | 73.2 | 50.8 | 177.8 | 46.7 | 127.0 | 106.4 | 225.0 | 314.4 | 12.60 |
2 | 35 | 82.6 | 57.2 | 196.9 | 52.8 | 146.1 | 122.2 | 253.2 | 347.5 | 20.41 |
21/2 | 55 | 104.9 | 69.9 | 266.7 | 68.8 | 184.2 | 144.5 | 326.9 | 453.1 | 38.90 |
TYPE | WLL/T | A | B | C | D | E | F | H | L | P | WEIGHT KG |
1/2 | 2 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 83.3 | 58.7 | 71.1 | 0.36 |
5/8 | 3.25 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 106.4 | 74.7 | 89.7 | 0.76 |
3/4 | 4.75 | 31.8 | 22.4 | 71.4 | 19.1 | 50.8 | 45.0 | 126.2 | 88.9 | 103.4 | 1.23 |
7/8 | 6.50 | 36.6 | 25.4 | 84.1 | 22.4 | 57.9 | 53.1 | 148.1 | 102.4 | 119.6 | 1.79 |
1 | 8.5 | 42.9 | 28.7 | 95.3 | 25.4 | 68.3 | 60.5 | 166.9 | 119.1 | 134.9 | 2.57 |
11/8 | 9.5 | 46.0 | 31.8 | 108.0 | 28.7 | 73.9 | 68.3 | 189.7 | 131.1 | 149.9 | 3.75 |
11/4 | 12.0 | 51.6 | 35.1 | 119.1 | 31.8 | 82.6 | 76.2 | 209.6 | 146.1 | 165.4 | 5.31 |
13/8 | 13.5 | 57.2 | 38.1 | 133.4 | 35.1 | 92.2 | 84.1 | 232.7 | 162.1 | 183.1 | 7.18 |
11/2 | 17.0 | 60.5 | 41.4 | 140.1 | 38.1 | 98.6 | 92.2 | 254.0 | 174.8 | 196.3 | 9.43 |
13/4 | 25.0 | 73.2 | 50.8 | 177.8 | 44.5 | 127.0 | 106.4 | 313.4 | 225.0 | 229.8 | 15.38 |
2 | 35 | 82.6 | 57.2 | 196.9 | 50.8 | 146.1 | 122.2 | 347.5 | 253.0 | 264.4 | 23.70 |
21/2 | 55 | 104.9 | 70.0 | 266.7 | 66.5 | 184.2 | 144.5 | 453.1 | 326.9 | 344.4 | 44.57 |
3 | 85 | 127.0 | 82.6 | 330.2 | 76.2 | 200.2 | 165.1 | 546.1 | 364.7 | 419.1 | 69.85 |
31/2 | 120 | 133.4 | 95.3 | 371.6 | 91.9 | 228.6 |
